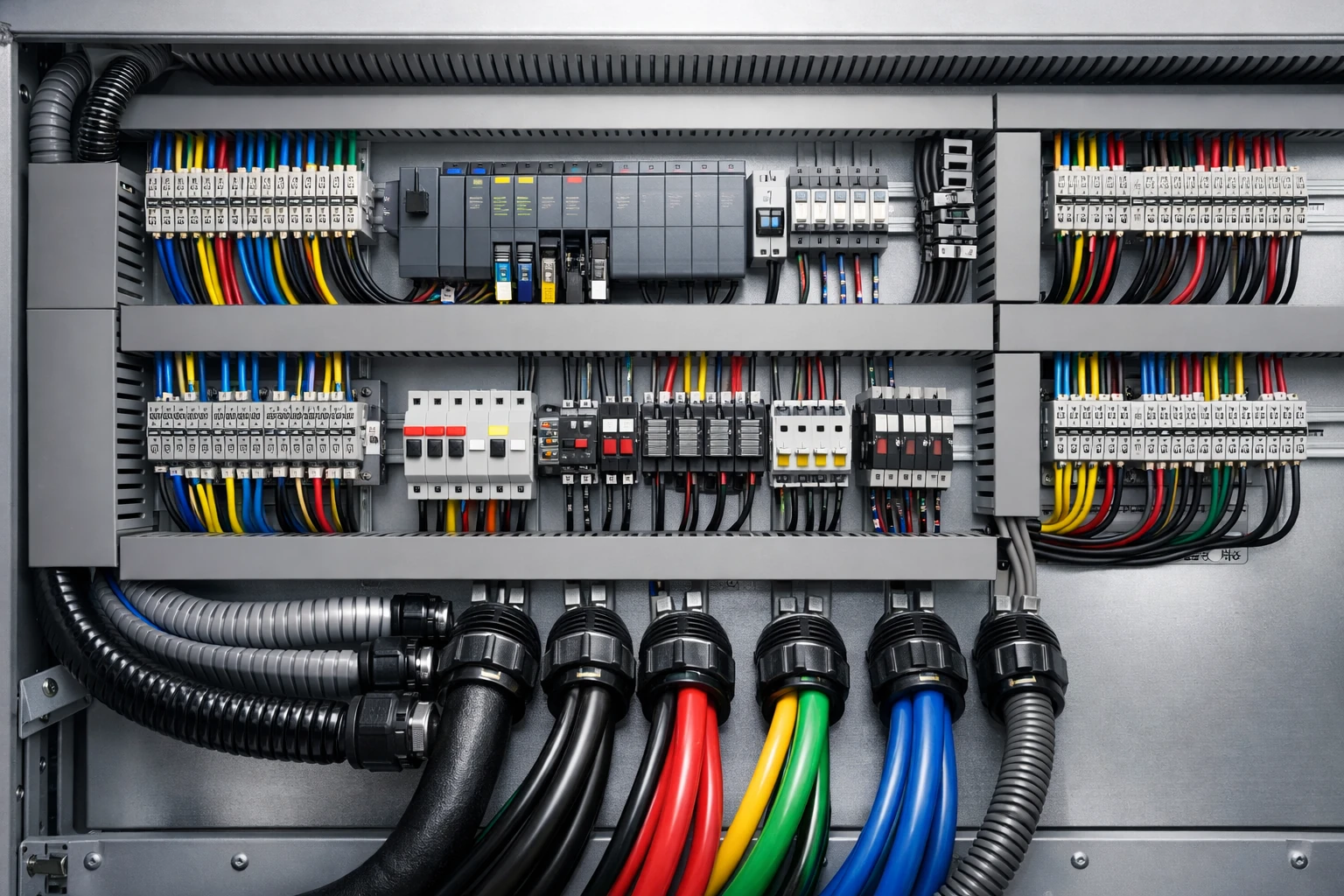

چکلیست نظمدهی به کابلهای تابلو برق با متعلقات جانبی
وقتی در کارگاه یا سایت پروژه، درب یک تابلو برق را باز میکنید، اولین چیزی که به چشم میآید، نظم یا بینظمی سیمکشی است. شاید فکر کنید که این فقط یک موضوع ظاهری است، اما واقعیت چیز دیگری میگوید.
تابلویی که کابلهایش مثل یک گره کور درهم پیچیده باشد، نه تنها زمان عیبیابی را چند برابر میکند، بلکه خطر گرم شدن بیش از حد، اتصالی و حتی آتشسوزی را هم به همراه دارد.
از طرف دیگر، تابلویی که با دقت و استفاده از متعلقات استاندارد نظمدهی شده، مثل یک کتاب باز میماند که هر صفحهاش داستان مشخصی دارد. تکنسین میتواند در عرض چند دقیقه مسیر یک سیگنال را دنبال کند، قطعه معیوب را شناسایی کند و سیستم را دوباره به کار بیندازد. این همان تفاوتی است که بین یک کار حرفهای و یک کار عادی وجود دارد.
در این مقاله تخصصی از الکتروبنیامین ، قصد داریم یک چکلیست کاربردی و عملی برای نظمدهی به کابلهای تابلو برق با استفاده از متعلقات جانبی به شما ارائه دهیم. این چکلیست نه فقط برای زیبایی، بلکه برای ایمنی، افزایش عمر تجهیزات تابلو برق و کاهش هزینههای نگهداری طراحی شده است.
چرا نظمدهی به کابلهای تابلو برق اینقدر مهم است؟
قبل از اینکه وارد جزئیات فنی شویم، بیایید کمی صادقانه حرف بزنیم. شما چند بار پیش آمده که برای پیدا کردن یک سیم معیوب، مجبور شدهاید ساعتها وقت بگذارید؟ یا چند بار دیدهاید که یک کابل به خاطر تماس با سطح داغ یک کنتاکتور یا درایو، سوخته و باعث توقف خط تولید شده؟
نظمدهی درست به کابلها، این مشکلات را از ریشه حل میکند. وقتی هر سیم مسیر مشخصی دارد، شمارهگذاری شده و با فاصله مناسب از منابع حرارتی عبور میکند، احتمال بروز خطا به شدت کاهش پیدا میکند.
علاوه بر این، تهویه مناسب بین کابلها باعث میشود که حرارت تولید شده در جریانهای بالا، به راحتی دفع شود و عمر عایق کابلها چندین برابر افزایش یابد.
داکت شیاردار؛ پایه و اساس نظم در تابلو برق
اگر بخواهیم نظمدهی به کابلها را به ساختن یک خانه تشبیه کنیم، داکتهای شیاردار نقش دیوارها و اتاقها را دارند. این قطعات پلاستیکی یا فلزی که به صورت کانالهای باز یا بسته در داخل تابلو نصب میشوند، مسیرهای مشخصی برای عبور کابلها ایجاد میکنند.
نکته کلیدی در استفاده از داکتهای شیاردار، تفکیک کابلهای قدرت از کابلهای فرمان و دیتا است. کابلهای قدرت که جریانهای بالایی را حمل میکنند، میدان الکترومغناطیسی قویتری تولید میکنند.
اگر کابلهای فرمان یا سیگنالهای آنالوگ در کنار این کابلها قرار بگیرند، ممکن است نویز و تداخل ایجاد شود که منجر به خطاهای غیرقابل پیشبینی در سیستم کنترل میشود.
برای همین، همیشه سعی کنید حداقل دو مسیر جداگانه برای این دو نوع کابل در نظر بگیرید. اگر فضای تابلو محدود است و مجبور به استفاده از یک داکت مشترک هستید، کابلهای فرمان را در بالاترین یا دورترین نقطه نسبت به کابلهای قدرت قرار دهید و در صورت امکان، از صفحات جداکننده فلزی بین آنها استفاده کنید.
یک نکته عملی دیگر این است که داکتها را بیش از ۶۰ درصد پر نکنید. این فضای خالی نه تنها برای تهویه لازم است، بلکه در آینده اگر نیاز به اضافه کردن کابل جدید پیدا کردید، کار شما بسیار سادهتر خواهد بود.
شمارهگذاری سیمها؛ زبان مشترک بین نقشه و واقعیت
تصور کنید وارد یک شهر بزرگ میشوید که هیچ خیابانی اسم ندارد و هیچ ساختمانی شماره ندارد. پیدا کردن یک آدرس خاص چقدر سخت میشود؟ دقیقاً همین اتفاق در تابلوهای بدون شمارهگذاری سیم میافتد.
شمارهگذاری سیمها یکی از سادهترین و در عین حال مؤثرترین روشها برای نظمدهی است. هر سیم باید در دو انتهای خود، شماره یا کد مشخصی داشته باشد که دقیقاً با نقشه الکتریکی تابلو مطابقت داشته باشد. این شمارهها معمولاً به صورت حلقههای پلاستیکی یا لیبلهای فشاری روی کابل نصب میشوند.
استاندارد IEC توصیه میکند که شمارهگذاری بر اساس سیستم منطقی و قابل فهمی انجام شود. مثلاً میتوانید از ترکیب حرف و عدد استفاده کنید: L1، L2، L3 برای فازها، N برای نول، PE برای ارت و برای سیگنالهای فرمان از کدهایی مثل S1، S2 یا AI1، DI2 استفاده کنید.
نکته مهم این است که شمارهگذاری را قبل از نصب نهایی سیمها انجام دهید. اگر بخواهید بعد از بستن و مرتب کردن کابلها، شمارهها را اضافه کنید، کار بسیار سختتر خواهد شد و احتمال اشتباه هم بیشتر است.
پایهبست و بست کمربندی؛ نگهدارندههای نامرئی نظم
یکی از مشکلات رایج در تابلوهای صنعتی، سیمهای معلق و رها شده است. این سیمها نه تنها ظاهر تابلو را نامرتب میکنند، بلکه خطرات جدی هم به همراه دارند. ممکن است در اثر لرزشهای ناشی از کار دستگاهها، با قطعات داغ تماس پیدا کنند یا به لبههای تیز فلزی برخورد کرده و عایقشان پاره شود.
برای جلوگیری از این مشکل، باید از ترکیب پایهبست و بست کمربندی استفاده کنید. پایهبستها قطعات کوچکی هستند که روی سینی یا بدنه تابلو نصب میشوند و محلی برای عبور بست کمربندی فراهم میکنند.
پایهبستها در دو نوع چسبدار و پیچی موجود هستند. مدلهای چسبدار برای کابلهای سبک و مسیرهایی که فشار مکانیکی زیادی ندارند، مناسب هستند. اما برای خوشههای سنگین کابل یا مسیرهایی که احتمال لرزش دارند، حتماً از پایهبستهای پیچی استفاده کنید.
در مورد بست کمربندی هم باید دقت کنید که آن را نه خیلی سفت و نه خیلی شل ببندید. اگر خیلی سفت باشد، ممکن است روکش کابل را له کند یا حتی به هادی داخلی آسیب برساند. اگر خیلی شل باشد، کابلها درون آن حرکت میکنند و هدف از بستن آن از بین میرود.
فاصله نصب بستها هم اهمیت دارد. در مسیرهای افقی، هر ۱۵ تا ۲۰ سانتیمتر یک بست کافی است، اما در مسیرهای عمودی که وزن کابلها به سمت پایین کشیده میشود، بهتر است این فاصله را به ۱۰ تا ۱۵ سانتیمتر کاهش دهید.
گلند و لوله فلکسیبل؛ محافظان ورودی و خروجی تابلو
تا اینجا درباره نظم داخل تابلو صحبت کردیم، اما نقاط ورود و خروج کابل از بدنه تابلو هم به همان اندازه اهمیت دارند. این نقاط، آسیبپذیرترین قسمتهای سیستم هستند چون کابلها باید از یک سوراخ فلزی عبور کنند و در معرض لرزش، رطوبت و گرد و غبار قرار دارند.
گلند یا کابل گلند ، قطعهای است که دقیقاً برای حل این مشکل طراحی شده. این قطعه نه تنها کابل را در محل ورود محکم و ثابت نگه میدارد، بلکه یک آببندی کامل هم ایجاد میکند که مانع از نفوذ رطوبت، گرد و غبار و حتی حشرات به داخل تابلو میشود.
گلندها در سایزها و مدلهای مختلفی موجود هستند. برای انتخاب گلند مناسب، باید قطر خارجی کابل را اندازه بگیرید و گلندی انتخاب کنید که دقیقاً با آن سایز مطابقت داشته باشد. استفاده از گلند بزرگتر یا کوچکتر از سایز کابل، آببندی را از بین میبرد و کارایی آن را صفر میکند.
برای کابلهایی که از تابلو به سمت موتورها، سنسورها یا سایر تجهیزات میروند، استفاده از لوله فلکسیبل هم ضروری است. این لولهها که معمولاً از جنس فلز یا پلاستیک مقاوم هستند، کابل را در برابر ضربه، سایش و عوامل محیطی محافظت میکنند.
نکته مهم این است که سایز لوله فلکسیبل باید با گلند مربوطه هماهنگ باشد. برای اتصال لوله به تابلو، از کانکتورهای مخصوص استفاده کنید تا اتصال محکم و استاندارد باشد.
جدول خلاصه متعلقات جانبی و کاربردها
| تجهیز جانبی | وظیفه اصلی | مزیت در تعمیر و نگهداری |
|---|---|---|
| داکت شیاردار | ایجاد مسیر ایمن و مخفی برای سیمها | دسترسی سریع به کابلها و افزایش تهویه |
| شماره سیم | شناسایی هویت هر رشته سیم | کاهش زمان عیبیابی از ساعت به دقیقه |
| پایهبست | ثابت کردن کابل روی سینی تابلو | جلوگیری از تماس سیم با نقاط داغ یا تیز |
| گلند | مهار کابل در ورودی و آببندی | محافظت از قطعات در برابر گرد و غبار |
| لوله فلکسیبل | حفاظت مکانیکی بیرونی کابل | جلوگیری از پارگی روکش کابل در محیط کارخانه |
نکات عملی برای اجرای حرفهای
حالا که با متعلقات اصلی آشنا شدید، بیایید چند نکته عملی دیگر را هم مرور کنیم که تجربه نشان داده در اجرای واقعی پروژهها بسیار کمککننده هستند.
اول از همه، قبل از شروع سیمکشی، حتماً یک طرح کلی از مسیرهای اصلی کابلها در ذهن یا روی کاغذ داشته باشید. این کار باعث میشود که از ابتدا، داکتها را در جای درست نصب کنید و بعداً مجبور به تغییر و جابهجایی نشوید.
دوم، همیشه سعی کنید کابلها را با زاویه ۹۰ درجه از داکتها خارج کنید و به سمت ترمینالها ببرید. این کار نه تنها ظاهر تابلو را منظمتر میکند، بلکه فشار مکانیکی کمتری به اتصالات وارد میشود.
سوم، برای کابلهای ضخیم و سنگین، از داکتهای فلزی استفاده کنید. داکتهای پلاستیکی برای کابلهای سبک مناسب هستند، اما وقتی وزن کابلها زیاد میشود، ممکن است خم شوند یا از جای خود کنده شوند.
چهارم، اگر در پروژهای کار میکنید که احتمال توسعه در آینده دارد، حتماً فضای اضافی در داکتها و تعداد بیشتری ترمینال ذخیره در نظر بگیرید. این کار هزینه اولیه را کمی افزایش میدهد، اما در آینده وقت و هزینه زیادی را صرفهجویی میکند.
سوالات متداول
حداکثر حجم پر شدن داکت چقدر باید باشد؟
بر اساس استانداردهای بینالمللی، توصیه میشود که داکتها را بیش از ۶۰ درصد از ظرفیت کلیشان پر نکنید. این فضای خالی ۴۰ درصدی برای دو هدف ضروری است: اول، تهویه مناسب و دفع حرارت تولید شده توسط کابلها، و دوم، امکان اضافه کردن کابلهای جدید در توسعههای آینده بدون نیاز به تغییر ساختار کلی تابلو.
بهترین روش برای بستن خوشههای سیم چیست؟
استفاده از بست کمربندی با فواصل منظم بهترین روش است. در مسیرهای افقی هر ۱۵ تا ۲۰ سانتیمتر و در مسیرهای عمودی هر ۱۰ تا ۱۵ سانتیمتر یک بست نصب کنید. دقت کنید که فشار بست باید به اندازهای باشد که کابلها را ثابت نگه دارد، اما نباید به قدری سفت باشد که باعث له شدن عایق یا تغییر شکل هادیهای داخلی شود.
چرا استفاده از نوار فرم (ماکارونی) منسوخ شده است؟
نوار فرمها یک مشکل اساسی دارند: دسترسی به سیمهای میانی در یک خوشه را برای تعمیر یا تعویض بسیار سخت میکنند. اگر بخواهید یک سیم از وسط خوشه را عوض کنید، مجبورید کل نوار را باز کنید و دوباره بپیچید. امروزه داکتهای شیاردار و جوراب کابل به عنوان جایگزینهای بسیار بهتری شناخته میشوند که هم انعطافپذیری بیشتری دارند، هم تهویه بهتری فراهم میکنند و هم دسترسی به سیمهای داخلی را آسان میکنند.
آیا میتوان از بست کمربندی فلزی در تابلوهای برق استفاده کرد؟
بله، اما با احتیاط. بستهای کمربندی فلزی مقاومت مکانیکی بسیار بالایی دارند و برای محیطهای سخت صنعتی مناسب هستند. اما باید دقت کنید که لبههای تیز آنها نباید با روکش کابل تماس مستقیم داشته باشند. بهتر است زیر بست فلزی از پد محافظ استفاده کنید یا از مدلهایی با روکش پلاستیکی داخلی انتخاب کنید.
چه زمانی باید از گلند ضد انفجار استفاده کرد؟
در محیطهایی که احتمال وجود گازهای قابل اشتعال یا گرد و غبار انفجاری وجود دارد (مثل پالایشگاهها، کارخانههای شیمیایی یا سیلوهای غلات)، استفاده از گلندهای ضد انفجار با استاندارد ATEX یا IECEx الزامی است. این گلندها طوری طراحی شدهاند که در صورت بروز جرقه یا شعله در داخل تابلو، مانع از انتشار آن به محیط بیرون میشوند.
سخن آخر
نظمدهی به تجهیزات و کابلهای تابلو برق ، کاری است که در نگاه اول شاید ساده به نظر برسد، اما تأثیر عمیقی روی کیفیت، ایمنی و عمر سیستم دارد. استفاده درست از متعلقات جانبی مثل داکت شیاردار، شماره سیم، پایهبست، گلند و لوله فلکسیبل، تفاوت بین یک تابلوی معمولی و یک تابلوی حرفهای را مشخص میکند.
وقتی شما یک تابلو را با دقت و رعایت استانداردها نظمدهی میکنید، در واقع دارید برای آینده سرمایهگذاری میکنید. تکنسینهایی که بعد از شما قرار است با این تابلو کار کنند، از شما سپاسگزار خواهند بود. مدیران تولید هم وقتی میبینند که زمان توقف خط به خاطر عیبیابی سریع کاهش پیدا کرده، ارزش کار شما را بهتر درک میکنند.
پس در پروژه بعدی، زمان بیشتری برای نظمدهی اختصاص دهید. از متعلقات استاندارد استفاده کنید و هیچوقت برای صرفهجویی در زمان یا هزینه، از اصول اولیه نظم و ایمنی چشمپوشی نکنید. یادتان باشد که در مهندسی برق، نظم فقط یک انتخاب نیست، بلکه یک مسئولیت حرفهای است.
