راهنمای کامل نصب گلند روی تابلو برق؛ نبرد با رطوبت و گرد و غبار
نصب گلند شاید در نگاه اول یک کار ساده در فرآیند مونتاژ تابلو برق به نظر برسد، اما واقعیت این است که همین قطعه کوچک، مرز بین امنیت و فاجعه در یک پروژه صنعتی است.
وقتی از تابلو برقهای گرانقیمت صحبت میکنیم، بزرگترین دشمن ما گرد و غبار و رطوبت هستند. اگر این عوامل راهی برای نفوذ پیدا کنند، تمام زحمات و هزینههای شما با اتصال کوتاه یا خوردگی تجهیزات به باد میرود.
در این راهنمای جامع از الکتروبنیامین ، قصد داریم با هم یاد بگیریم که چطور یک گلند را به شکلی نصب کنیم که تابلو برق مثل یک قلعه نفوذناپذیر در برابر عوامل محیطی عمل کند. این محتوا بر اساس تجربههای عملی در کارگاههای تابلوسازی تدوین شده است.
چرا نصب اصولی گلند برای سلامت تابلو برق حیاتی است؟
اگر تجربه کار در محیطهای صنعتی یا فضاهای باز را داشته باشید، میدانید که کوچکترین منفذ در بدنه تابلو، مثل یک آهنربا گرد و غبار و رطوبت را به داخل میکشد. وظیفه اصلی گلند کابل این است که محلی که کابل از بدنه تابلو عبور میکند را کاملاً آببندی کند.
اما وظیفه گلند فقط جلوگیری از ورود آب نیست. یک گلند استاندارد از لرزش کابل و آسیب دیدن عایق آن در برخورد با لبههای تیز بدنه تابلو جلوگیری میکند. همچنین، نصب درست باعث میشود که اگر کابل ناگهان کشیده شود، فشار به ترمینالها و اتصالات ظریف داخلی وارد نشود.
در واقع، ما با نصب صحیح، هم طول عمر تجهیزات را بالا میبریم و هم ایمنی کل سیستم را تضمین میکنیم.
چکلیست ابزارهای مورد نیاز برای یک نصب حرفهای
برای اینکه خروجی کار شما تمیز و مهندسیشده باشد، نباید به ابزارهای دمدستی قناعت کنید. استفاده از ابزار نامناسب میتواند به بدنه تابلو یا رزوههای حساس گلند آسیب بزند. ابزارهای پیشنهادی ما عبارتند از:
- پانچ هیدرولیک یا گردبر: برای ایجاد سوراخهای دقیق و بدون پلیسه روی بدنه تابلو.
- سوهان نرم: جهت صاف کردن لبههای سوراخ (پلیسهگیری حیاتی است).
- آچار تخت یا آچار فرانسه: برای سفت کردن مهرهها بدون خط انداختن روی بدنه گلند.
- کولیس: برای اندازهگیری دقیق قطر کابل و اطمینان از انتخاب سایز صحیح گلند.

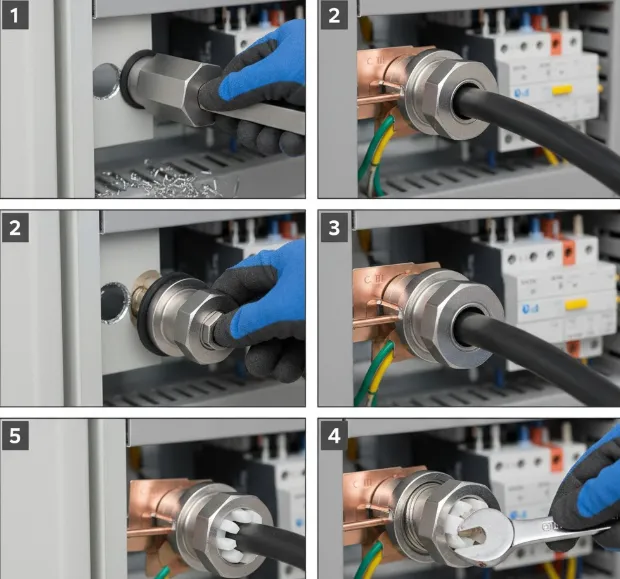

آموزش گامبهگام نصب؛ از سوراخکاری تا آببندی نهایی
خب، حالا بریم سراغ بخش عملی کار. برای اینکه خروجی کار شما در سطح استانداردهای جهانی باشد، این مراحل را به دقت دنبال کنید:
۱. ایجاد سوراخ دقیق روی بدنه
اولین و حساسترین مرحله، سوراخ کردن بدنه است. سوراخ نباید آنقدر گشاد باشد که گلند داخل آن بازی کند و نه آنقدر تنگ که رزوهها آسیب ببینند. بهترین راه استفاده از پانچ است که سوراخی کاملاً دایرهای ایجاد میکند. حتماً بعد از کار، لبهها را با سوهان نرم تمیز کنید تا پلیسهها باعث پاره شدن واشر آببندی نشوند.
۲. قرار دادن واشر آببندی
یک اشتباه رایج، فراموش کردن این واشر است. واشر لاستیکی باید دقیقاً بین بدنه گلند و دیواره بیرونی تابلو قرار بگیرد. وقتی مهره را از داخل سفت میکنید، این واشر فشرده شده و اجازه نمیدهد هیچ مایعی از دور گلند به داخل نفوذ کند.
۳. بستن مهره قفلکننده
گلند را از بیرون وارد سوراخ کنید و از سمت داخل تابلو، مهره قفلکننده را ببندید. در این مرحله نیازی به فشار بیش از حد نیست؛ همین که گلند روی بدنه تابلو ثابت شود و واشر بیرونی کمی تحت فشار قرار بگیرد کافی است.
۴. عبور کابل و تنظیم واشر داخلی
کابل را از داخل گلند عبور دهید. بخش پلاستیکی منعطف داخل گلند (پنجهها) باید دور کابل قرار بگیرد. دقت کنید که روکش نهایی کابل حتماً باید تا داخل تابلو ادامه داشته باشد و گلند روی روکش اصلی کابل سفت شود، نه روی سیمهای داخلی.
بحث تخصصی ارتینگ در گلندهای فلزی
این بخشی است که معمولاً در آموزشهای ساده از آن عبور میکنند. اگر از گلندهای فلزی (برنجی یا استیل) استفاده میکنید، باید حتماً بحث اتصال زمین را جدی بگیرید. در محیطهای صنعتی که نویز زیاد است یا احتمال برقدار شدن بدنه وجود دارد، باید از واشر ارت استفاده کنید.
این واشر بین مهره داخلی و بدنه تابلو قرار میگیرد و دارای یک زبانه برای اتصال سیم سبز/زرد ارت است. با این کار، بدنه گلند به سیستم حفاظتی ساختمان متصل میشود و امنیت اپراتور در صورت بروز نشتی جریان تضمین میگردد.
ترفندهای کارگاهی برای جلوگیری از میعان و نفوذ آب
گاهی آب از بیرون وارد نمیشود، بلکه در اثر اختلاف دما، رطوبت داخل کابل تقطیر شده و داخل تابلو میچکد. برای حل این چالش، دو راهکار حرفهای وجود دارد:
- لوپ قطرهگیر (Drip Loop): کابل را قبل از ورود به گلند، کمی به سمت پایین خم کنید. با این کار، قطرات باران در پایینترین نقطه کابل میچکند و مستقیماً به سمت واشر گلند حرکت نمیکنند.
- استفاده از گلندهای سوپاپدار: در محیطهایی با رطوبت بالا، استفاده از گلندهایی که دارای سوپاپ تهویه هستند، اجازه میدهد فشار هوا و بخار آب متعادل شود اما قطرات آب وارد نشوند.
اشتباهات مهلکی که نباید مرتکب شوید
گاهی با وجود استفاده از بهترین قطعات، باز هم تابلو دچار مشکل میشود. معمولاً علت یکی از این موارد است:
استفاده از چسب برق: هرگز برای پر کردن فاصله بین کابل نازک و گلند بزرگ، دور کابل چسب برق نپیچید. چسب در اثر حرارت شل شده و راه نفوذ آب باز میشود. همیشه گلند را بر اساس سایز دقیق کابل انتخاب کنید.
نصب برعکس گلند: درپوش و بخش متحرک گلند همیشه باید سمت بیرون تابلو باشد تا هم آببندی درست عمل کند و هم دسترسی برای آچارکشی فراهم باشد.
سوالات متداول درباره نصب گلند
آیا میتوان دو کابل را از یک گلند عبور داد؟
خیر، این کار غیراصولی است. فضای خالی بین دو کابل هرگز توسط واشر داخلی آببندی نمیشود. مگر اینکه از گلندهای مخصوص چندسوراخه استفاده کنید که برای هر کابل یک سوراخ مجزا دارند.
تفاوت گلندهای مشکی و سفید در چیست؟
گلندهای مشکی معمولاً دارای افزودنیهای ضد اشعه UV خورشید هستند و برای استفاده در فضاهای باز طراحی شدهاند. گلندهای سفید یا طوسی بیشتر برای داخل ساختمان مناسب هستند.
چطور بفهمیم گلند را بیش از حد سفت کردهایم؟
اگر بدنه پلاستیکی گلند شروع به سفید شدن یا تغییر شکل کرد، یعنی فشار بیش از حد است. سفت کردن زیاد باعث بریدن واشر داخلی و آسیب به روکش کابل میشود.
ترتیب نصب در تابلوهای شلوغ چگونه است؟
بهتر است همیشه از پایینترین ردیف شروع به نصب کنید. این کار باعث میشود فضای کافی برای چرخاندن آچار در ردیفهای بالایی داشته باشید و کابلها مانع دسترسی شما نشوند.
برای تابلوهای استیل چه نوع گلندی مناسب است؟
برای جلوگیری از خوردگی گالوانیک (واکنش بین دو فلز ناهمگون)، بهتر است برای تابلوی استیل از گلند استیل استفاده کنید. اگر بودجه محدود است، گلند برنجی با آبکاری کروم باکیفیت هم گزینه مناسبی است.
نصب صحیح گلند کابل، در واقع امضای یک تابلوساز حرفهای است. با رعایت همین جزئیات ساده، میتوانید از خسارات سنگین جلوگیری کنید. ما در الکتروبنیامین در کنار شما هستیم تا بهترین ملزومات تابلویی را با استانداردهای روز انتخاب کنید.
